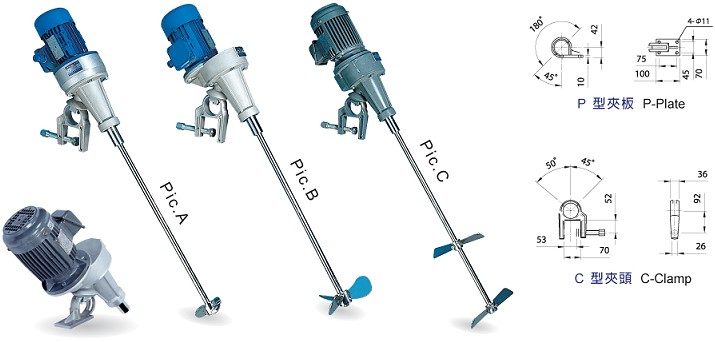

C型液体搅拌机


 ● 机体铝合金重力铸造,经T4、T6热处理结构超强、不生锈。

 ● SUS 304不锈钢夹头,精密脱蜡制造,无断裂之虞。

 ● 全密闭齿轮箱,采高效能油脂润滑,无需换油,免保养。

 ● 双层轴封防护,无漏油之污染,适用于食品制药、化工、环保等行业。

 ● 铝合金材质,外型美观,结构轻巧,操作搬移简便。

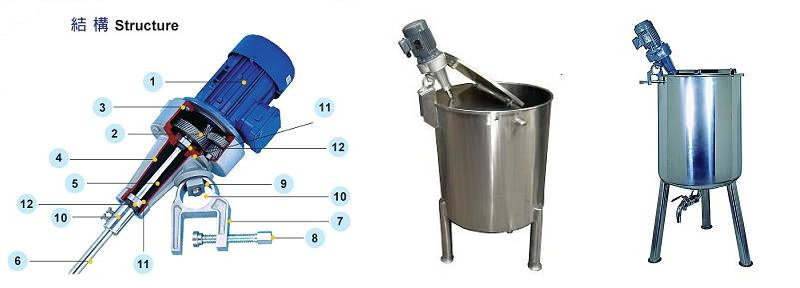

结构:

1. 马达Motor
2. 齿轮Gear
3. 齿轮箱Gear Box (铝合金)
4. 机架Base Frame (铝合金)
5. 传动轴Spindle (SS41)
6. 搅拌轴Shaft (SUS304)
7. C型夹头C-Clamp(SUS304)  8. 固定螺栓Clamp Screw 9. 垫片Washer
10. 螺丝Cap Screw  11. 轴承Bearing 12. 轴封Oil Seal

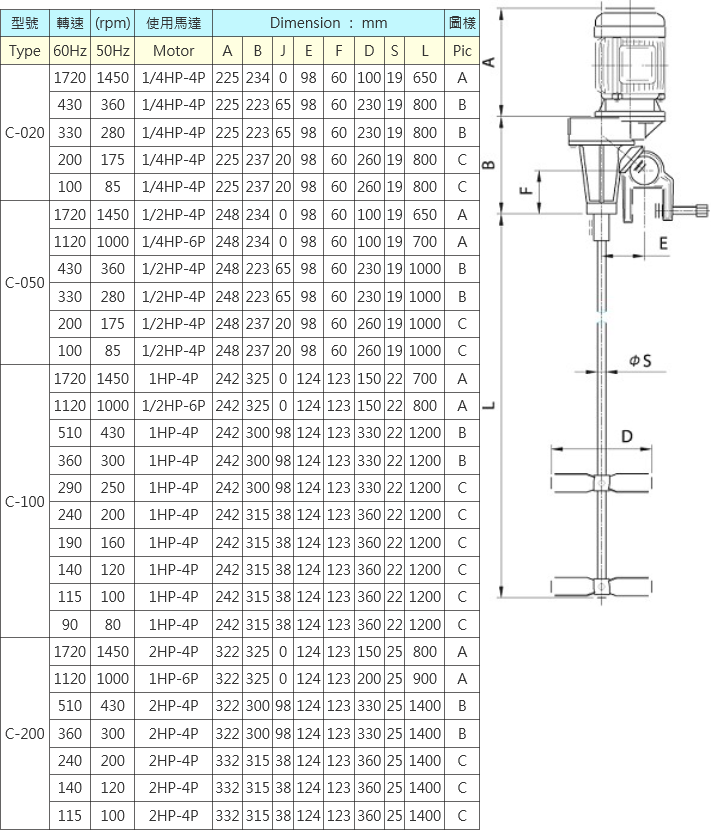

尺寸:
